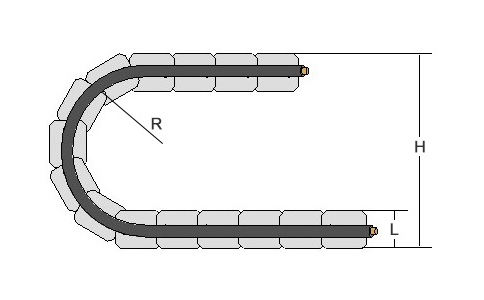

拖链电缆的弯曲半径包括2类：移动使用的拖链电缆弯曲半径和固定安装的弯曲半径。
怡沃达拖链电缆移动使用的弯曲半径一般不小于电缆外径的7.5倍。
固定安装的弯曲半径一般是电缆外径的4.5倍。
拖链电缆的力学性能约束最小相对弯曲半径，这是个判定电缆弯曲程度的重要指标，在实际拖链电缆应用过程中，可以代表由诸多运动所约束的弯曲成型极限。由于材料抗形变性能的限制，拖链电缆耐弯折能力不一，经常发生断芯、护套破损、变形等故障，从不同的质量要求的角度限制了拖链电缆布线的弯曲半径要求。
拖链电缆在弯曲过程中，电缆外侧材料在切向拉应力作用下产生伸长形变，形变量沿电缆横截面向弯曲内侧逐渐减小，经过应变中性层后转变为切向压缩形变。大量试验和生产经验证明，拖链电缆外侧伸长形变量超过某一数值时，由于电缆侧壁材料局部性能形变失稳而产生某些缺陷，造成电缆故障。
在拖链电缆弯曲设计和安装时，需要考虑拖链电缆弯曲半径，电缆技术参数中提供了合理的拖链电缆弯曲半径。若实际布线安装时小于该设计弯曲半径，电缆会长期处于极限状态，加速电缆抗形变能力，造成不可逆转的损失，从而缩短实际使用寿命，这也是拖链电缆断芯的一个重要原因。
